Concept SCALE-2 IGBT模块驱动芯片组功能介绍

编辑 : 19体育官方(中国)有限公司官网 时间 : 2018-09-16 18:46 浏览量 : 430: 2SC0108T的实物图
SCALE-2 芯片组的特征
全定制专用集成电路(ASIC), 高电压数模信号混合, C-MOS技术
Compatible SCALE Cores and SCALE- Plug-and-Play drivers
延迟时间 80ns ±4ns, 抖动量 ±1ns
比传统驱动器减少90%的元件
副方芯片内集成了 8A 的N沟道mosfet输出推动级, 外部可以并联N沟道双mosfet将最大输出电流提升至60A
副方芯片集成了先进的有源钳位(advanced active clamping-- AAC)
IGBT 短路保护
门极电压为+15V / -7...-15V
副边的+15V为稳压输出
原方ASIC集成了DC/DC控制器
ASIC中所有的输入及输出管脚都有静电保护 (不需要外部元件)
副方ASIC有变压器接口及光纤接口两种版本
产品中装备了普通变压器或平板变压器
磁隔离的IGBT驱动器的原理框图(2SC0108T)：
原方与副方芯片传输信息的原理：
SCALE-2原方芯片介绍
1. SCALE-2原方芯片集成了DC/DC电源所需要的控制电路以及1对用在推挽逆变电路上的Mosfet，如上图右侧所示。
2. A,B通道的隔离信号变压器的推动级
3. 其他逻辑电路
SCALE-2原方芯片的照片(LDI)：
副方芯片的原理框图：

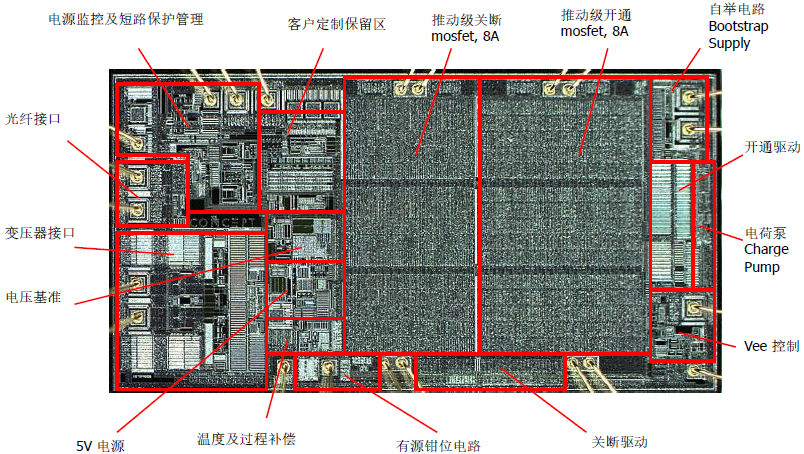

SCALE-2 副方芯片的照片(IGD)：

SCALE-2原方芯片介绍
